Покупка специализированной сваебойной установки — серьёзное вложение в парк строительной техники. Если свайные работы выполняются периодически, приобретение отдельной машины может быть не единственным вариантом. На предприятии уже может быть гусеничный экскаватор или кран, который потенциально подходит для установки навесного копрового оборудования.
В такой ситуации сравнивают два варианта: приобретение готовой сваебойной установки или использование существующей техники в качестве базы для копровой мачты.
В статье разберём, когда навесная копровая мачта может стать альтернативой отдельной сваебойной установке, чем отличаются копровые и копрово-бурильные решения, какие данные нужны для проверки совместимости и что входит в процесс заказа и монтажа.
Материал подготовил:
Андрей Викторович Соколов, специалист по подбору сваебойного оборудования
В этой статье:
Навесное решение против покупки готовой установки
Выбор между навесной копровой мачтой и готовой сваебойной установкой зависит от бюджета, загрузки техники и регулярности свайных работ. Если на предприятии уже есть подходящий экскаватор или гусеничный кран, переоборудование может стать альтернативой покупке отдельной машины. Если же погружение свай — постоянная часть производственного процесса, стоит рассмотреть специализированную установку.
Разница в цене и сроках поставки
При выборе навесной копровой мачты учитывают стоимость самого оборудования, системы крепления, необходимых доработок базовой машины, монтажа и пусконаладки. Готовая сваебойная установка требует затрат на приобретение всего комплекса. Поэтому сравнивать варианты следует по общей стоимости подготовки техники к работе, а не только по цене мачты или машины.
Сроки также зависят от комплектации и готовности оборудования. Для установки мачты на имеющуюся технику необходимо проверить совместимость, согласовать конструкцию креплений, изготовить и смонтировать оборудование. При покупке готовой установки сроки определяются её наличием и условиями поставки. В обоих случаях их лучше уточнять при согласовании конкретного проекта.
Загрузка парка: когда мачта окупается быстрее машины
Навесная мачта может быть выгодна, если свайные работы выполняются периодически, а подходящая базовая машина уже есть в парке предприятия. При съёмном исполнении после завершения работ оборудование можно демонтировать и использовать экскаватор или кран для других строительных задач. Это позволяет рассмотреть вариант расширения возможностей имеющейся техники без приобретения отдельной машины.
Однако важно учитывать график загрузки базовой техники. Если экскаватор или кран постоянно задействован на других объектах, его переоборудование может привести к простоям или нарушению производственного графика. В таком случае отдельная сваебойная установка может быть практичнее: её можно выделить для специализированных работ.
Таким образом, навесная копровая мачта подходит предприятиям, которым нужно выполнять свайные работы с использованием имеющейся техники, а готовая установка — тем, кому требуется отдельный комплекс для регулярной эксплуатации. Окончательный выбор делают после оценки совместимости оборудования, затрат на подготовку и планируемой загрузки.
| Критерий | Навесная копровая мачта | Готовая свайебойная установка |
|---|---|---|
| Базовая машина | Используется имеющаяся техника | Приобретается в составе комплекса |
| Подбор оборудования | Выполняется под конкретную машину и технологию работ | Определяется конструкцией и комплектацией установки |
| Подготовка к эксплуатации | Нужны проверка совместимости, монтаж и наладка | Подготовка выполняется по документации изготовителя |
| Использование техники | Возможен возврат к другим задачам после демонтажа, если это предусмотрено конструкцией | Свайные работы выполняются отдельной машиной |
| Загрузка парка | Может подойти предприятию с подходящей, не полностью загруженной техникой | Удобна при регулярной потребности в свайных работах |
| Расширение возможностей | Позволяет использовать существующую машину для дополнительных операций | Предполагает приобретение отдельной единицы техники |
Виды копровых мачт
Выбор оборудования начинается с определения технологической задачи. Нужно установить, требуется ли только погружение готовых свай или комплекс должен также выполнять бурение. От этого зависят тип мачты, состав рабочего оборудования и требования к базовой машине.
Гусеничный кран может использоваться как базовая машина для установки копровых и копрово-бурильных мачт, если его характеристики соответствуют требованиям выбранного комплекса. Копровое исполнение применяют для погружения готовых свай, а копрово-бурильное рассматривают для задач, в которых необходимо совмещать бурение и последующее погружение.
При выборе исполнения прежде всего определяют состав операций и рабочего оборудования. Техническую возможность установки на конкретный кран проверяют отдельно по его грузовым характеристикам, рабочей конфигурации и ограничениям изготовителя.
Мачты серии МКБЭ относятся к навесному оборудованию для буровых и копрово-бурильных задач. При выборе исполнения учитывают требуемую рабочую высоту и глубину бурения.
Для МКБЭ предусмотрена возможность увеличения длины мачты дополнительными секциями, поэтому характеристики конкретной комплектации необходимо уточнять отдельно.
Состав оборудования согласуют с учётом базовой машины и условий объекта. Максимальные характеристики серии нельзя автоматически переносить на любую комплектацию.
Если мачту планируется периодически устанавливать и снимать, ещё на этапе подбора необходимо определить конструкцию креплений и порядок переоборудования машины. При проектировании учитывают:
- способ крепления к базовой машине;
- массу мачты и положение центра тяжести;
- габариты собранного комплекса и доступ к узлам базовой машины;
- расположение гидравлических и электрических соединений;
- порядок демонтажа, транспортировки и хранения.
Если одну мачту предполагается использовать на нескольких машинах, совместимость проверяют для каждой из них отдельно. Могут потребоваться разные крепления или отдельные исполнения элементов. Возможность демонтажа не означает, что переход между конфигурациями не требует подготовки: порядок установки и снятия должен соответствовать конструкции оборудования и требованиям безопасности.
Совместимость с базовой машиной
Экскаваторы: модель, крепления и рабочее оборудование
При подборе мачты для экскаватора учитывают не только производителя и модель, но и конкретную модификацию машины. Даже техника одного семейства может различаться по рабочему оборудованию, гидравлической комплектации и другим параметрам, влияющим на возможность установки навесной системы.
Какие параметры экскаватора нужно проверить перед установкой
Для предварительной оценки необходимо проверить:
- модель и модификацию экскаватора;
- конструкцию крепления;
- гидравлическую систему;
- электрику и управление;
- условия эксплуатации.
Эти данные позволяют определить, какая мачта и дополнительные узлы потребуются для конкретной машины. Например, при рассмотрении экскаваторов Hitachi ZX330, Hyundai 450, SANY, Zoomlion или Lonking подбор выполняют по характеристикам конкретной модели и её комплектации.
Гусеничные краны: требования к грузовым характеристикам
Для гусеничного крана проверяют грузовую характеристику в предусмотренной рабочей конфигурации, рабочий радиус и ограничения изготовителя.
Отдельно оценивают массу мачты и рабочего оборудования, положение нагрузки относительно опорного контура и центра вращения, а также условия работы на площадке.
Ориентироваться только на максимальную паспортную грузоподъёмность нельзя: допустимая нагрузка зависит от конфигурации крана и условий работы. Проверку проводят по технической документации для соответствующего рабочего положения. Возможность применения конкретного комплекса должна быть подтверждена до монтажа и эксплуатации.

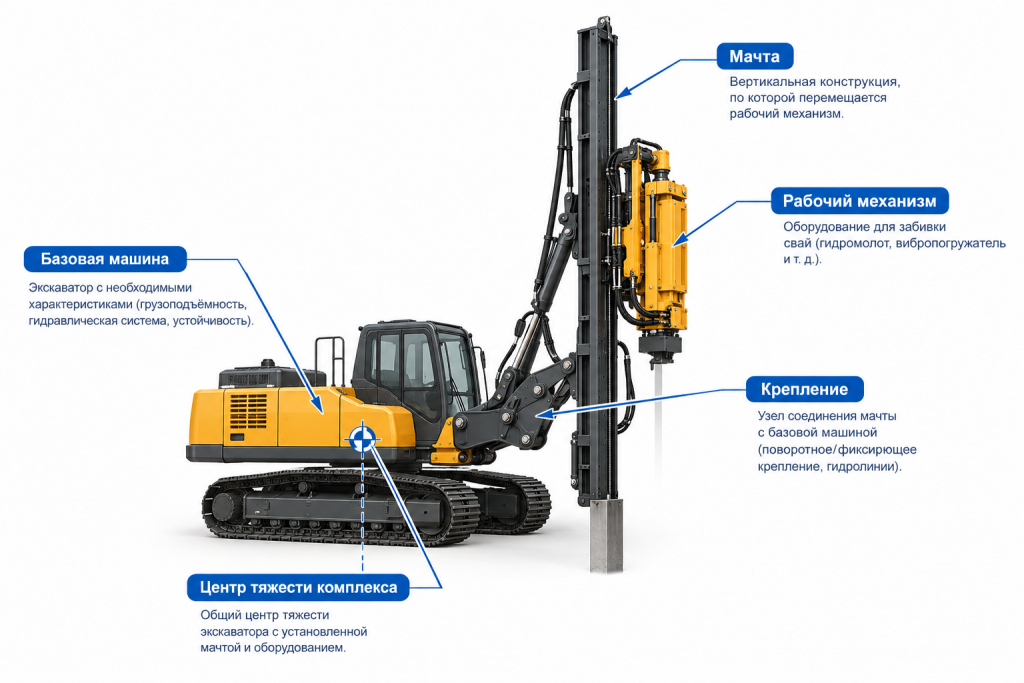

Установка копровой мачты меняет массу и распределение нагрузки базовой машины. При работе также возникают усилия от погружателя, вращателя или другого установленного механизма.
Поэтому необходимо учитывать массу оборудования, положение центра тяжести, рабочее положение мачты, характеристики площадки и предусмотренную конфигурацию базовой машины. Для крана важно оценивать допустимые нагрузки по грузовой характеристике, соответствующей конкретному рабочему положению, а не ориентироваться только на максимальную паспортную грузоподъёмность.
Визуального соответствия креплений недостаточно для подтверждения безопасности. Возможность эксплуатации комплекса должна быть обоснована техническими данными и необходимыми расчётами.
Даже при подходящей конструкции креплений базовая машина должна обеспечивать работу установленного механизма. Для гидравлического оборудования сопоставляют требуемые и доступные давление и расход рабочей жидкости, а также предусмотренные схемой подключения.
В зависимости от комплектации также проверяют электрические соединения, датчики, элементы управления и защитные устройства. Для копрово-бурильного комплекса учитывают требования вращателя и бурового инструмента, а для сваепогружателя — параметры конкретного механизма.
Состав необходимых компонентов определяют по технической документации базовой машины и выбранного оборудования. Если исходных данных недостаточно, окончательный вывод о совместимости делают после дополнительной проверки.
Кейсы монтажа копровых мачт на строительную технику
Примеры выполненных проектов помогают понять, как навесное оборудование применяется на конкретной базовой машине. При этом конфигурацию каждого комплекса рассматривают отдельно: модель мачты, крепления, рабочее оборудование и условия эксплуатации могут отличаться.
МКБЭ-2 на Hitachi ZX330
В одном из проектов «БашСтрой» установила мачту бурильно-сваебойного оборудования МКБЭ-2 на гусеничный экскаватор Hitachi ZX330. Проект показывает пример использования имеющейся строительной техники в составе комплекса для буровых и копрово-бурильных работ.
При подборе аналогичного решения на другую машину необходимо отдельно проверить её модификацию, параметры гидросистемы, конструкцию крепления и характеристики рабочего оборудования.
Мачта МК-183
В рамках проекта строительства высокоскоростной железнодорожной магистрали специалисты ООО «БашСтрой» установили копровую мачту МК-183 на гусеничный кран SANY 60. Комплекс укомплектован дизельным молотом для погружения свай.
Этот пример показывает, как копровую мачту можно интегрировать в конфигурацию гусеничного крана для выполнения свайных работ. При подборе подобного решения необходимо учитывать характеристики базовой машины, параметры мачты и сваепогружающего оборудования, а также требования к работе комплекса на строительной площадке.
КБУРГ 16-02 на Hyundai 450
КБУРГ 16-02 на базе Hyundai 450 — пример применения копрово-бурильного оборудования на тяжёлом гусеничном экскаваторе. В материалах проекта также показана работа комплекса с гидромолотом «Ропат» МГ5Ш.
Этот пример можно использовать как ориентир при обсуждении похожей задачи, но не как автоматическое подтверждение совместимости с другой машиной. Для повторения решения необходимо проверить характеристики базовой техники, мачты, рабочего оборудования и условия эксплуатации.
Посмотрите, как копровое и буровое оборудование «БашСтрой» работает на строительных объектах. В видеороликах представлены примеры эксплуатации установок на базе различной техники.
Процесс заказа и установки
Подбор навесной копровой мачты начинается с описания задачи и проверки исходных данных по базовой машине. После предварительной оценки специалисты определяют возможную комплектацию, согласовывают условия заказа и организуют дальнейшие работы.
Для первичной оценки необходимо сообщить марку, модель и модификацию экскаватора или крана, описать предстоящие свайные работы и указать характеристики свай, а также требования к погружению или бурению.
Если есть техническая документация, фотографии машины, креплений и установленного рабочего оборудования, их полезно приложить к заявке. Это поможет специалистам определить, достаточно ли исходных данных для предварительного подбора.
После рассмотрения запроса специалисты уточняют необходимые параметры и готовят коммерческое предложение, если имеющейся информации достаточно для предварительной оценки. Окончательная комплектация согласовывается с учётом технических требований проекта.
После определения технического решения согласуют состав поставки, стоимость и сроки. При необходимости предусматривают индивидуальные элементы крепления, дополнительные компоненты и подключения. Изготовление или комплектацию оборудования выполняют в соответствии с согласованной спецификацией. Сроки зависят от состава заказа и необходимости изготовления дополнительных узлов.
После поставки оборудования организуют его установку на базовую машину. При необходимости можно согласовать шеф-монтаж — техническое сопровождение монтажа специалистами компании.
До начала работ следует уточнить, кто выполняет физическую установку оборудования и подключения, какие проверки входят в программу монтажа и требуется ли дополнительная пусконаладка.
После установки проверяют соответствие собранного комплекса согласованной конфигурации и работоспособность предусмотренных механизмов. Объём пусконаладочных работ и подготовку машинистов согласуют отдельно, исходя из комплектации и условий заказа.
Юридические и технические нюансы
До начала эксплуатации важно учитывать не только техническую совместимость, но и требования к документации, допустимым нагрузкам, условиям работы и гарантийным обязательствам. Конкретный перечень документов зависит от типа техники, конструкции мачты, рабочего оборудования и характера изменений базовой машины.
В зависимости от проекта могут потребоваться:
- техническая документация на копровую мачту;
- руководство по эксплуатации;
- документы на рабочее оборудование и комплектующие;
- схемы гидравлических и электрических подключений;
- документы о подтверждении соответствия, если они предусмотрены для соответствующей продукции.
Если установка оборудования изменяет конструкцию базовой машины, необходимо отдельно выяснить, какие требования к оформлению таких изменений применяются к конкретному типу техники и условиям эксплуатации. До монтажа следует согласовать с поставщиком перечень документов на поставляемое оборудование и уточнить, нужны ли дополнительные процедуры.
Гарантийные обязательства необходимо определить для конкретного состава поставки. При заказе следует уточнить:
- на какие узлы и комплектующие распространяется гарантия;
- какие условия эксплуатации необходимо соблюдать;
- кто выполняет монтаж и подключение оборудования;
- кто проводит гарантийный осмотр и обслуживание;
- как оформляется обращение при неисправности;
- какие изменения конструкции или самостоятельные работы могут повлиять на гарантийные обязательства.
Также стоит согласовать порядок обслуживания соединений между базовой машиной и навесным оборудованием. В компании ООО «БашСтрой» вся продукция, представленная в каталоге, сертифицирована и имеет нормативно-техническую документацию; на установленное оборудование предоставляется гарантийное обслуживание в течение 12 месяцев.
Подберём навесное оборудование под вашу технику
Специалисты ООО «БашСтрой» помогут определить возможный вариант навесного оборудования для имеющегося экскаватора или гусеничного крана. Для предварительного подбора укажите контактные данные, выберите интересующий тип техники и опишите задачу.
Если исходных данных будет достаточно для первичной оценки, специалисты подготовят коммерческое предложение. При необходимости дополнительно уточнят технические параметры базовой машины и условия выполнения работ.
Видео нашего оборудования в работе
Часто задаваемые вопросы
Да, подбор можно начать с описания предстоящих работ и имеющейся техники. На основании исходных данных специалисты определят, какие параметры необходимо уточнить для выбора оборудования. Окончательную комплектацию согласуют после анализа технических требований.
Возможность работы с разными типами свай зависит от конструкции мачты и установленного рабочего оборудования. До заказа необходимо определить характеристики свай и технологию их погружения, чтобы подобрать соответствующую конфигурацию.
В таком случае необходимо рассмотреть другие варианты комплектации или использования базовой машины. Если техническая проверка не подтверждает возможность безопасной работы выбранного комплекса, устанавливать оборудование без дополнительного согласования нельзя. Альтернативой может стать подбор другой базовой машины или готовой сваебойной установки.
Для этого достаточно заполнить форму на сайте ООО «БашСтрой», указав контактные данные и выбрав интересующий тип техники. После отправки заявки специалисты компании свяжутся с вами, уточнят детали задачи и подготовят коммерческое предложение. Необходимость выезда на объект или дополнительных обследований определяется индивидуально, в зависимости от особенностей проекта.
Помимо характеристик оборудования, значение имеют технология свайных работ, условия строительной площадки и ограничения, установленные для выбранной конфигурации техники. Поэтому решение принимают с учётом не только базовой машины, но и условий, в которых предстоит работать.
Да. После определения технической задачи и подбора подходящей конфигурации согласовывают состав поставки и стоимость. Если для окончательного расчёта не хватает исходных данных, их необходимо уточнить до оформления заказа.
